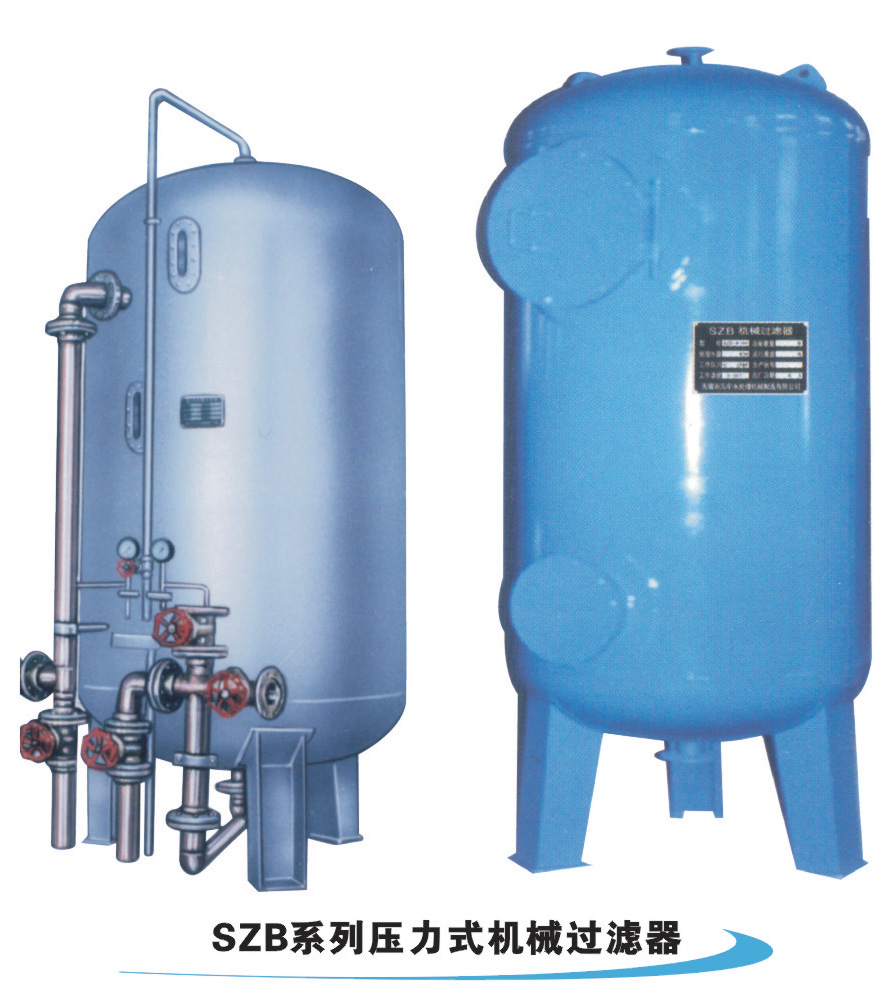

SZB压力式机械过滤器系列

工作压力	≤6kg/cm²
工作温度	5-50℃
源水浊度	60毫克/升
出水浊度	<5毫克/升
过滤速度	<10米/时
冲洗强度	16-18升/秒/米²
冲洗时间	10分钟

　　SZB系列压力式机械过滤器，经过滤后的出水浊度在5mg/L以下,是电渗析装置、离子交换装置的必用前处理设备，也是一般生活用水的给水处理主要单元设备，如再配以消毒即可成为符合饮用水标准的自来水，是各乡镇小型工矿企业以河水或井水作为水源的良好净水处理设备。本设备也可作为工业废水回用装置以利节约用水。本设备采用钢板制成，坚固耐用。滤层结构有双层或单层滤料，具有投资少，占地面积小，效果好，使用管理方便等优点。为延长使用寿命和水质、质量，尽可能考虑采用不锈钢制造。机械过滤器内填料一般为石英砂、无烟煤、颗粒多孔陶瓷、锰砂等，可根据实际需要选择使用。

　　多介质过滤器是通过滤床，去除水中悬浮物凝聚的片状物及沉淀法不能去除的粘结胶质物质。主要用作软化、除盐、纯水系统的预处理，也可用作要求不高的工业给水的粗过滤。按使用滤料的情况，机械过滤器可分为单层滤料器和双层滤料器及多层滤料器。
　　双层滤料器适用于原水浊度不大于60mg/L的沉淀水过滤，单层滤料器仅用作原水浊度不大于15mg/L的沉淀水过滤。机械过滤器出水浊度一般控制在3mg/L以下。

机械过滤器

设备规范

规格	工作压力	工作温度	水压试验压力	石英砂层高	设计最大出力T/H
φ400	≤6kgf/cm²	5-30℃	≤9kgf/cm²	1200mm	2
φ600	≤6kgf/cm²	5-30℃	≤9kgf/cm²	1200mm	4
φ800	≤6kgf/cm²	5-30℃	≤9kgf/cm²	1200mm	6
φ1000	≤6kgf/cm²	5-30℃	≤9kgf/cm²	1200mm	8
φ1200	≤6kgf/cm²	5-30℃	≤9kgf/cm²	1200mm	12
φ1500	≤6kgf/cm²	5-30℃	≤9kgf/cm²	1200mm	17.5
φ1600	≤6kgf/cm²	5-30℃	≤9kgf/cm²	1200mm	20
φ2000	≤6kgf/cm²	5-30℃	≤9kgf/cm²	1200mm	31.4
φ2500	≤6kgf/cm²	5-30℃	≤9kgf/cm²	1200mm	49.1
φ3000	≤6kgf/cm²	5-30℃	≤9kgf/cm²	1200mm	70.6
φ3200	≤6kgf/cm²	5-30℃	≤9kgf/cm²	1200mm	80.3

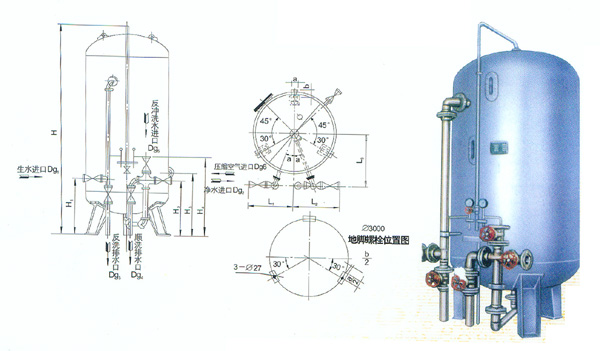

技术参数

直径\尺寸mm	H	H₁	H₂	H₃	H₄	L₁	L₂	L₃	Dg₁	Dg₂	Dg₃	Dg₄	Dg₅	Dg₆	φ	a	b	α
φ400	2800	800	800	815	900	550	550	400	40	40	40	40	40	25	700	80	650	20°
φ600	2800	800	800	815	1000	550	550	550	50	50	50	50	50	25	750	80	650	20°
φ800	2872	800	800	815	1200	600	600	700	65	65	65	65	65	32	800	100	800	20°
φ1000	2872	905	905	935	1261	629.5	629.5	750	80	80	80	80	80	40	990	160	125	20°
φ1200	2872	915	915	950	1300	750	750	850	80	80	80	80	80	40	1100	170	930	20°
φ1500	3469	1025	1025	1065	1426	870	870	1000	80	80	100	80	100	50	1540	180	140	20°
φ1600	3500	1025	1025	1065	1426	870	870	1000	80	80	100	80	100	50	1500	180	140	20°
φ2000	3610	1000	1000	1160	1481	882.5	882.5	1255	100	100	150	100	150	80	1800	250	200	20°
φ2500	4020	1150	1150	1220	1661.5	1032.5	1032.5	1500	125	125	150	125	150	100	2000	350	300	20°
φ3000	4480	1200	1200	1324	1811	1178.5	1178.5	1750	150	150	200	150	200	100	2400	400	300	20°
φ3200	4645	1200	1200	1566	1811	1280	1280	1920	150	150	250	150	200	100	2400	450	350	20°
